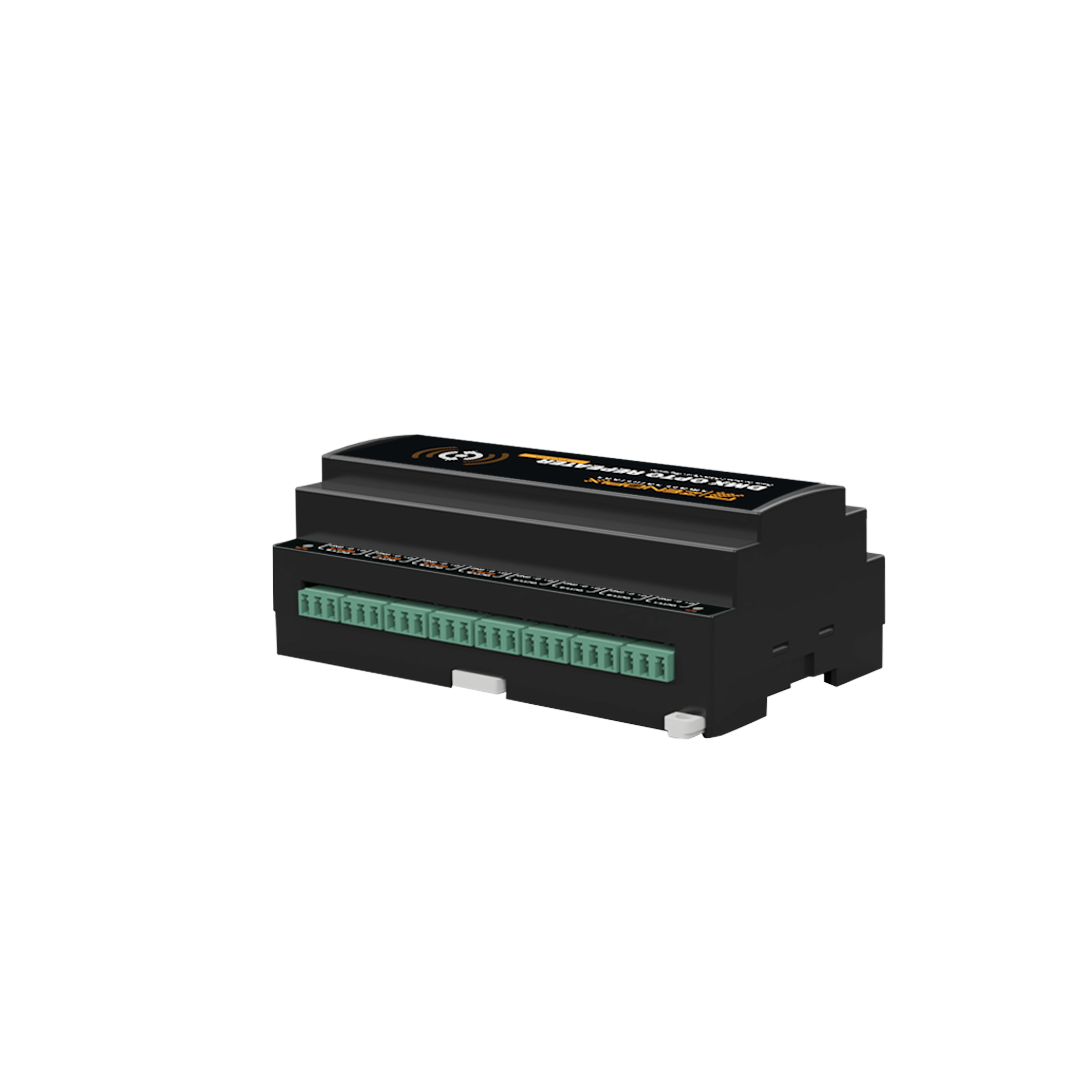

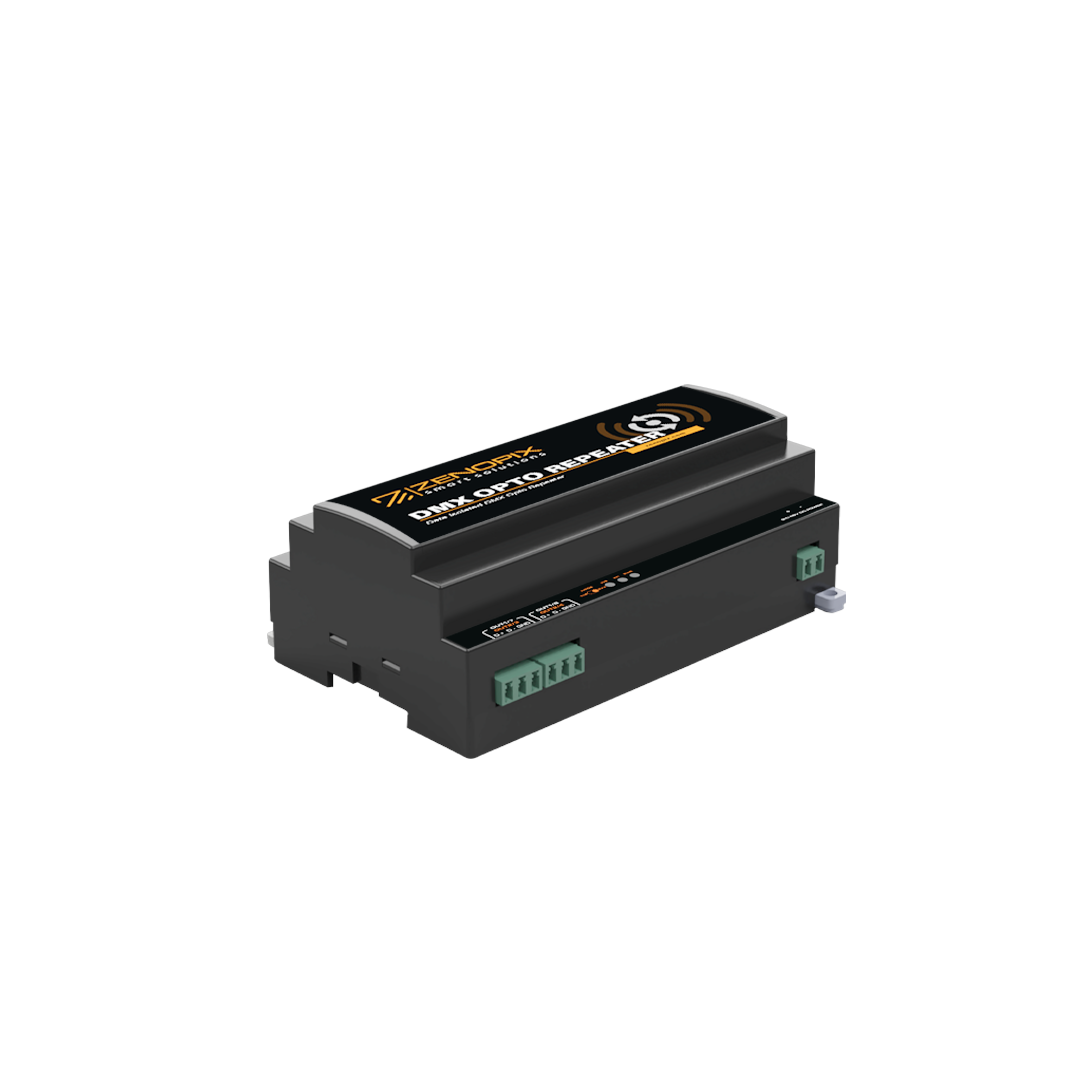

2×1-4 8 Çıkışlı DMX Opto Repeater
ZENOPIX DMX 2x 1-4 Opto Sinyal Güçlendirici (repeater), DMX512 uyumlu opto izolasyonlu amplifikatör.
Aydınlatma projeleri için opto sinyal güçlendiri olarak kullanılır. DMX512 (1990) standart protokolüne uygundur. Bu cihaz, bir DMX sinyal izolatörü ve aynı zamanda amplifikatörüdür. DMX kod çözücü serisi ile birlikte, gerçek zamanlı aydınlatma projelerinde DMX sinyalini güçlendirmek için kullanılır. Opto-izolatörlerden oluşan bu ürün, geniş aydınlatma sahaları için vazgeçilmezdir. DMX sinyal güçlendiriciler ve tekrarlayıcılar, DMX ürünlerini elektrik arızalarından korur. Sistem, farklı kablolama konfigürasyonlarına izin verir. Cihazda 2 adet DMX girişi ve her girişi 4 kez tekrarlayan 8 çıkış bulunmaktadır.
Ana Özellikler:
- 220VAC Giriş.
- 2 adet DMX sinyal girişi
- 2 x 4 (8 adet) DMX sinyal çıkışı
- DMX kod çözücü serisiyle birlikte kullanım için idealdir.
- Sadece sinyal izolasyonu mevcuttur.
| Ürün Kodu | ZENOPIX 2×1-4 DMX Sinyal Güçlendirici (Repeater) |
| Güç Girişi | 220VAC Terminal Blok Konnektör veya 12-48VDC Terminal Konnektör |
| Güç Tüketimi | < 5 W (Normal Çalışma Şartı Altında) |
| DMX512 Giriş / Çıkış | 2 x 512 DMX girişi / 2×4 (8 adet) DMX çıkışı |
| Giriş / Çıkış Bağlantı Şekli | Data Girişi ve Çıkışı 3 Pin, vidalı terminal giriş / çıkış Ağ Protokolü: RS485 |
| İzolasyon Tipi | Sinyal / Data izolasyonu |
| Kasa | Plastik kutu |
| Boyutlar | 122×44×24 mm (L × W × H) |
| Sıcaklık ve Nem | Çalışma Ortamı: 0°C – 60°C / %20 RH Saklama Ortamı: -20°C – 75°C / %70 RH |
| IP Koruma Sınıfı | IP-20 |
| Zenopix Tekrarlayıcı Teknik Doküman ve Kullanım Kılavuzu | İndir |
1) ZENOPIX DMX 2×1-4 Sinyal Amplifikatörü ne işe yarar?
Cevap: Bu cihaz, DMX512 (1990) protokolüne uygun bir sinyal tekrarlayıcı (repeater) ve amplifikatördür. DMX sinyalini güçlendirir, uzun mesafelere iletilmesini sağlar ve optik izolasyon sayesinde aydınlatma sistemlerini elektriksel arızalara ve parazitlere karşı korur. Büyük ölçekli aydınlatma projelerinde güvenli ve kararlı sinyal dağıtımı sağlar.
2) Cihaz kaç giriş ve çıkışa sahiptir?

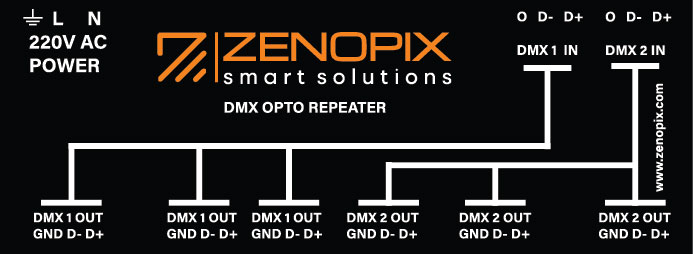

Cevap: Cihazda 2 adet DMX giriş ve toplam 8 adet DMX çıkış (2×4) bulunur. Her bir DMX girişi 4 kez çoğaltılarak çıkışlara dağıtılır. Bu sayede farklı hatlara güvenli sinyal dağıtımı yapılabilir.
3) Hangi güç seçenekleri mevcuttur ve nerelerde kullanılabilir?
Cevap: Ürün 220VAC veya 12–48V DC güç giriş seçeneklerine sahiptir. Plastik muhafazaya ve IP20 koruma sınıfına sahiptir, bu nedenle iç mekân kullanımı için uygundur. DMX decoder serisi ile birlikte gerçek zamanlı aydınlatma projelerinde ideal şekilde çalışır.
